我公司生產的煤氣發生爐(珍珠巖膨脹爐)主要由爐體、供風系統、供水系統、加煤機構、卸渣裝置、捕焦氣、電器控制系統等組成。該設備具有工藝簡單，占地少，投資小，操作簡單；機械上煤，濕式出渣，無二次污染；煤氣出口溫度400-550℃，熱能利用率極高等特點。

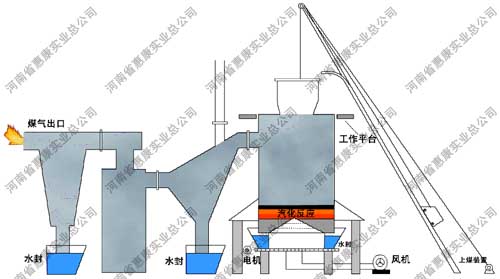

二、珍珠巖膨脹爐工藝流程
三、技術參數
|
型號 Type |
CG1Q1.0-1 | CG1Q1.5-1 | CG1Q2.0-1 | CG1Q2.4-1 | CG1Q2.6-1 | CG1Q3.0-1 | CG1Q3.2-1 | ||
|
爐膛內徑 I.D.Of chamber |
1000 | 1500 | 2000 | 2400 | 2600 | 3000 | 3200 | ||
|
爐膛截面積(m2) Chamber cross-secti on area |
0.785 | 1.77 | 3.14 | 4.52 | 5.31 | 7.07 | 8.04 | ||
|
水套受熱面積(m2) Heat perception area of water jacket |
6.84 | 10.37 | 17.84 | 24.66 | 31.32 | 36.33 | 38.75 | ||
|
適用煤種 Applicable coal |
不粘接或弱粘接無煙煤、煙煤或焦炭。煤質應符合GB-9143要求 Non-caking or weak-caking anthracite,bituminous coal,coke |
||||||||
|
灰層高度 Ash layer |
100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | ||
|
煤的粒度 Coal size |
13～25、25～50、50～100 | ||||||||
|
耗煤量(kg/h) Coal consumption |
150～240 | 350～550 | 600～900 | 900～1400 | 1000～1500 | 1500～2200 | 1700～2600 | ||
|
氣化劑 Gasifying agent |
空氣+水蒸汽 Air+Steam | ||||||||
|
空氣消耗量 (m3/kg)煤 Air consumption |
2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2, , .2-2.8 | ||
|
蒸汽消耗量 (m3/kg)煤 Steam consumption |
0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | 0.3～0.5 | ||
|
煤氣產量(Nm3/h) Gas output |
450～700 | 980～1600 | 1750～2800 | 2500～4000 | 3000～4800 | 4000～6500 | 4600～7400 | ||
|
煤氣熱值(KJ/m3) Net heating ＆#118alue |
5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | 5020～6060 | ||
|
煤氣出口壓力(Pa) Gas pressure |
<0.95 | <0.98 | <0.98 | <0.98 | <1.5 | <1.5 | <1.5 | ||
|
煤氣出口溫度(℃) Gas temperature |
400～550 | 400～550 | 400～550 | 400～550 | 400～550 | 400～550 | 400～550 | ||
|
最大爐底鼓風壓力(KPa） Max.blast pressure |
2.0 | 2.45 | 3.5 | 3.5 | 4.5 | 6.0 | 6.0 | ||
|
飽和空氣溫度(℃) Saturated temperature |
50～65 | 50～65 | 50～65 | 50～65 | 50～65 | 50～65 | 50～65 | ||
|
探火孔汽封壓力(Pa) steam seal pressure of poking hole |
0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | ||
|
水套蒸汽產量(kg/h) Steam products |
45～120 | 250～300 | 300 | 450 | 500 | 550 | 550 | ||
|
水套蒸汽壓力(Pa) lnner steam pressure |
0.294 | 0.294 | 0.294 | 0.294 | 0.294 | 0.294 | 0.294 | ||
|
加煤方式 Feeding coal pressure |
鐘罩加煤、機械加煤 Bell charging,mechanical charging |
||||||||
|
灰盤最大轉速(r/h) Ash tray speed |
2.87 | 2.76 | 2.23 | 2 | 1.7 | 1.7 | 1.7 | ||
|
灰盤傳動電機功率 Ash tray speed |
3 | 3 | 4 | 4 | 4 | 11*2 | 11*2 | ||
|
煤斗提升電機功率 Coal bucket lifting power |
1.1 | 1.1 | 1.1 | 2.2 | 2.2 | 3 | 3 | ||
|
排渣形式 Discharging ash mode |
濕式，自動排渣 Automatically wet discharging ash |
||||||||
